Normativa DIN 5480

Serie standard in relazione al diametro di riferimento dB secondo DIN 323-1 e ai diametri standard dei cuscinetti a sfere e a rulli

dB	m 0.5	m 0.6	m 0.75	m 0.8	m 1.0	m 1.25	m 1.5	m 1.75	m 2.0	m 2.5	m 3.0	m 4.0
6	10	8	6	6
7	12	10	8	7
8	14	12	9	8	6
9	16	13	10	10	7
10	18	15	12	11	8	6
11	20	17	13	12	9	7
12	22	18	14	13	10	8	6
13	24	20	16	15	11	9	7	6
14	26	22	17	16	12	10	8	6
15	28	23	18	17	13	10	8	7	6
16	30	25	20	18	14	11	9	8	6
17	32	27	21	20	15	12	10	8	7
18	34	28	22	21	16	13	19	9	7
19	36	30	24	22	17	14	11	9
20	38	32	25	23.24	18	14	12	10	8	6
21	40	34	26	25	19	15	12	10
22	42	35	28	26	20	16	13	11	9	7	6
23	44	37	29	27	22	17	14	12
24	46	38	30	28	22	18	14	12
25	48	40	32	30	24	18	15	13	11	8	7
26	50	42	33	31	24	19	16	13
27	52	44	34	32	26	20	16	14
28	54	45	36	34	26	21	17	14	12	10	8
29	56	47	37	35	28	22	18	15
30	58	48	38	36	28	22	18	16	13.14	10	8
31	60	50	40	37	30	23	19	16
32	62	52	41	38	30	24	20	17	14	11	9	6
33	64	54	42	40	32	25	20	17
34	66	55	44	41	32	26	21	18
35	68	57	45	42	34	26	22	18	16	12	10	7
36	70	58	46	44	34	27	22	19
37	72	60	48	45	36	28	23	20	17	13	11	8
38	74	62	49	46	36	29	24	20	18	14	11	8
39	76	64	50	47	38	30	24	21
40	78	64	52	48	38	30	25	21	18	14	12	8
42		68	54	51	40	32	26	22	20	15	12	9
45		74	58	55	44	34	28	24	21	16	13.14	10
47		76	60	57	46	36	30	25	22	17	14	10
48		78	62	58	46	37	30	26	22	18	14	10
50			64	60	48	38	32	27	24	18	15	11
52			68	64	50	40	33	28	24	19	16	11
55			72	66	54	42	35	30	26	20	17	12
58				70	56	45	37	32	28	22	18	13

---

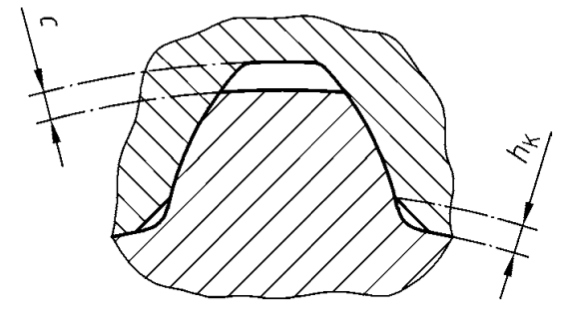

Disegno profilo e simboli

Nome	Simbolo	Formula
Modulo	m	0.5 – 0.6 – 0.75 – 0.8 – 1 – 1.25 – 1.5 – 1.75 – 2 – 2.5 – 3 – 4
Angolo di pressione	α	30°
Numero di denti	z1 z2	z1 Albero z-1 Mozzo
Addendum Dedendum	haP hfP	0.45 ⋅ m 0.55 ⋅ m (brocciatura) – 0.6 ⋅ m (dentatura)
Diametro primitivo	d	m ⋅ z
Diametro di base	db	m ⋅ z ⋅ cosα
Diametro di riferimento	dB	Diametro in riferimento alla DIN 323-1 ed al diametro dei cuscinetti a sfere e a rulli

---

Il calettamento albero/mozzo avviene o esternamente o internamente secondo questi due schemi:

	Centratura esterna	Centratura interna
Diametro centraggio mozzo su da2	H11	H7
Diametro centraggio albero su da1	h6	h11

---

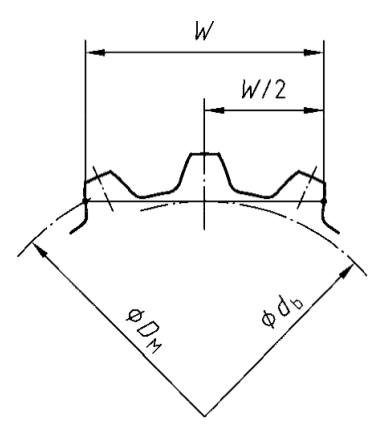

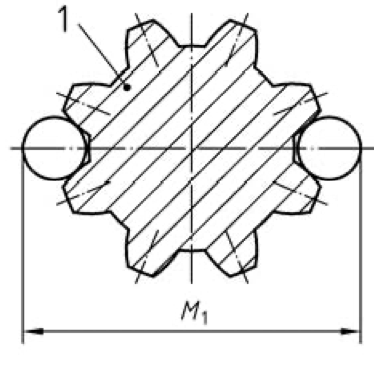

Metodologia di misura

---

Eseguiamo particolari con brocciatura e con dentatura avente profilo scanalato a norma DIN 5480. Non esitare a contattarci per maggiori informazioni.
